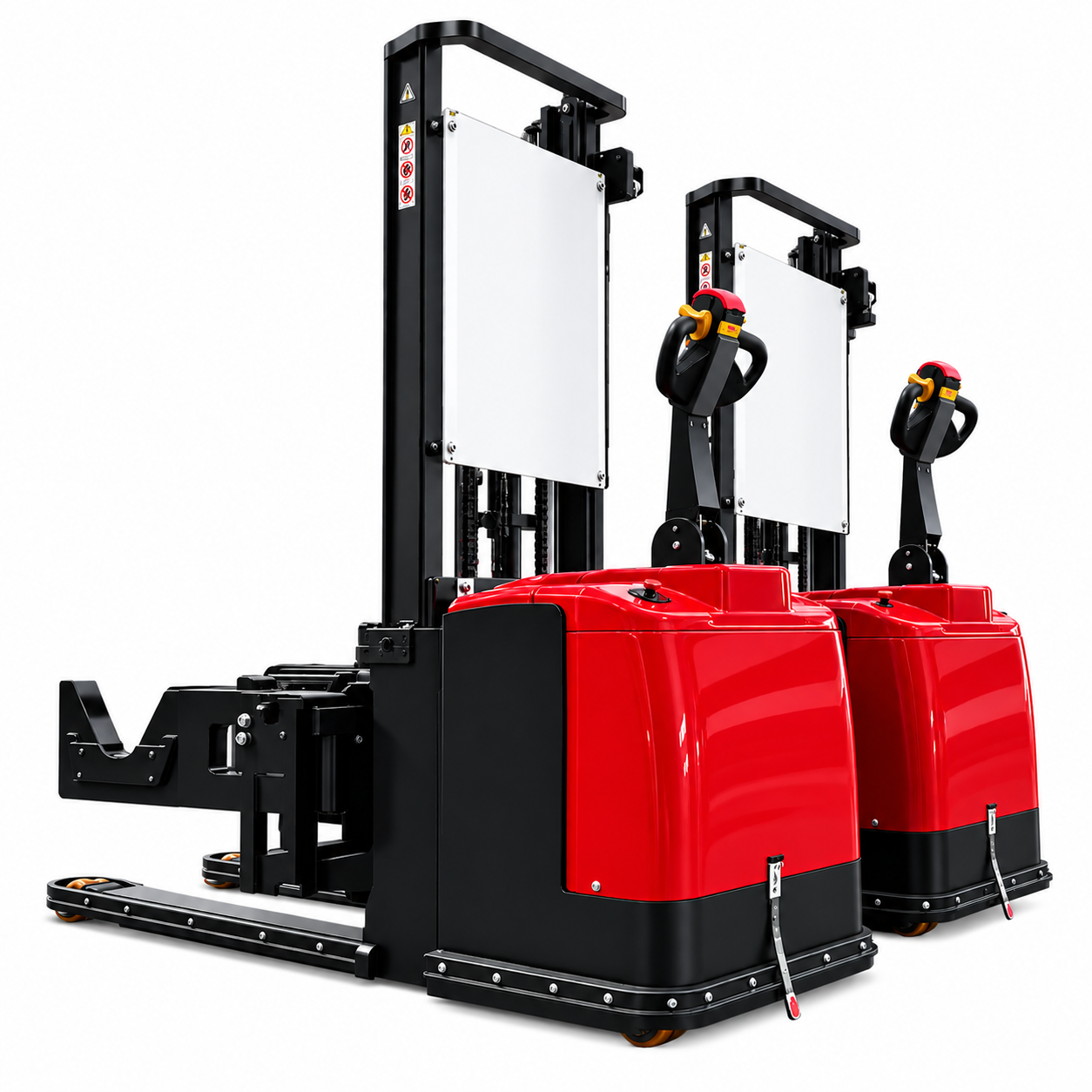

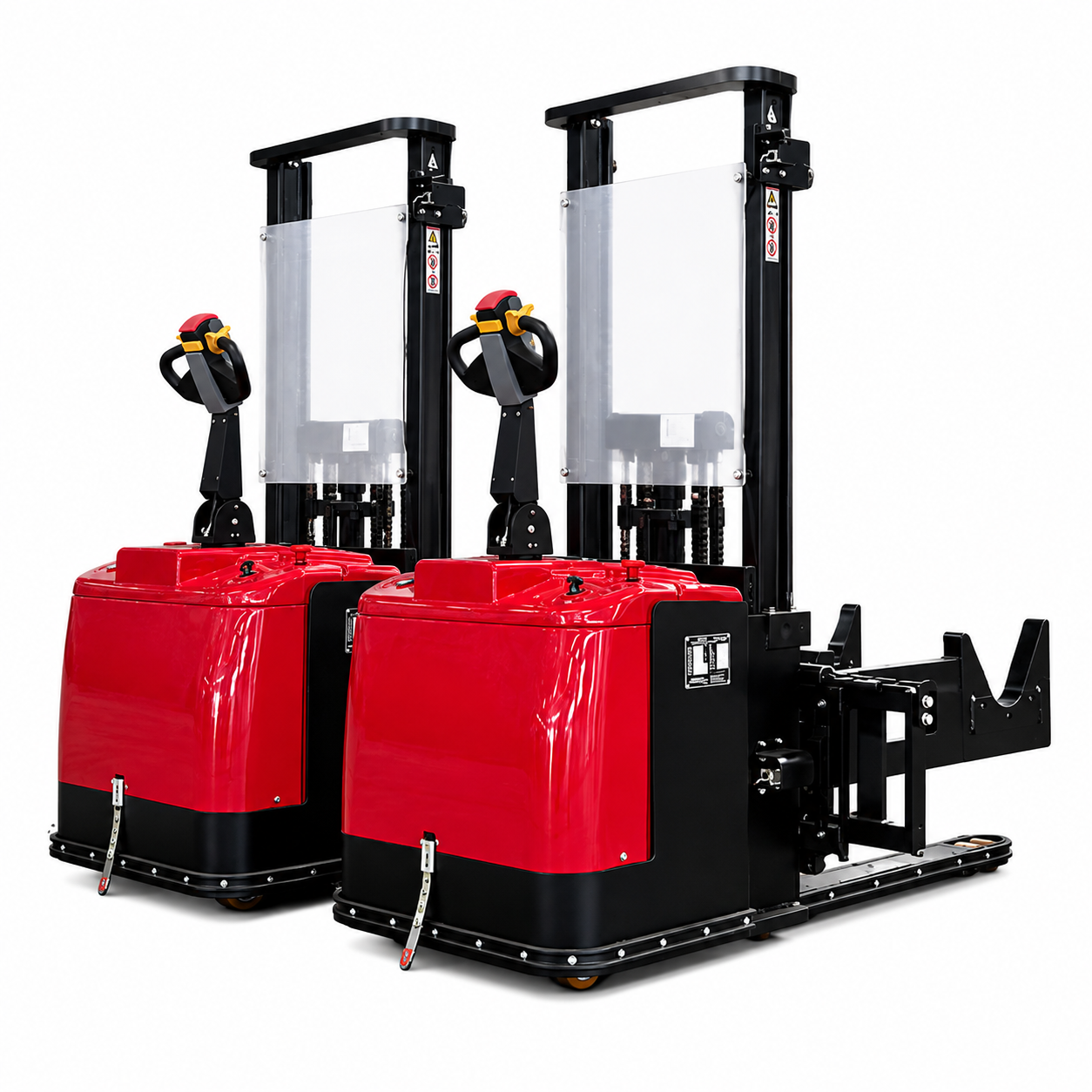

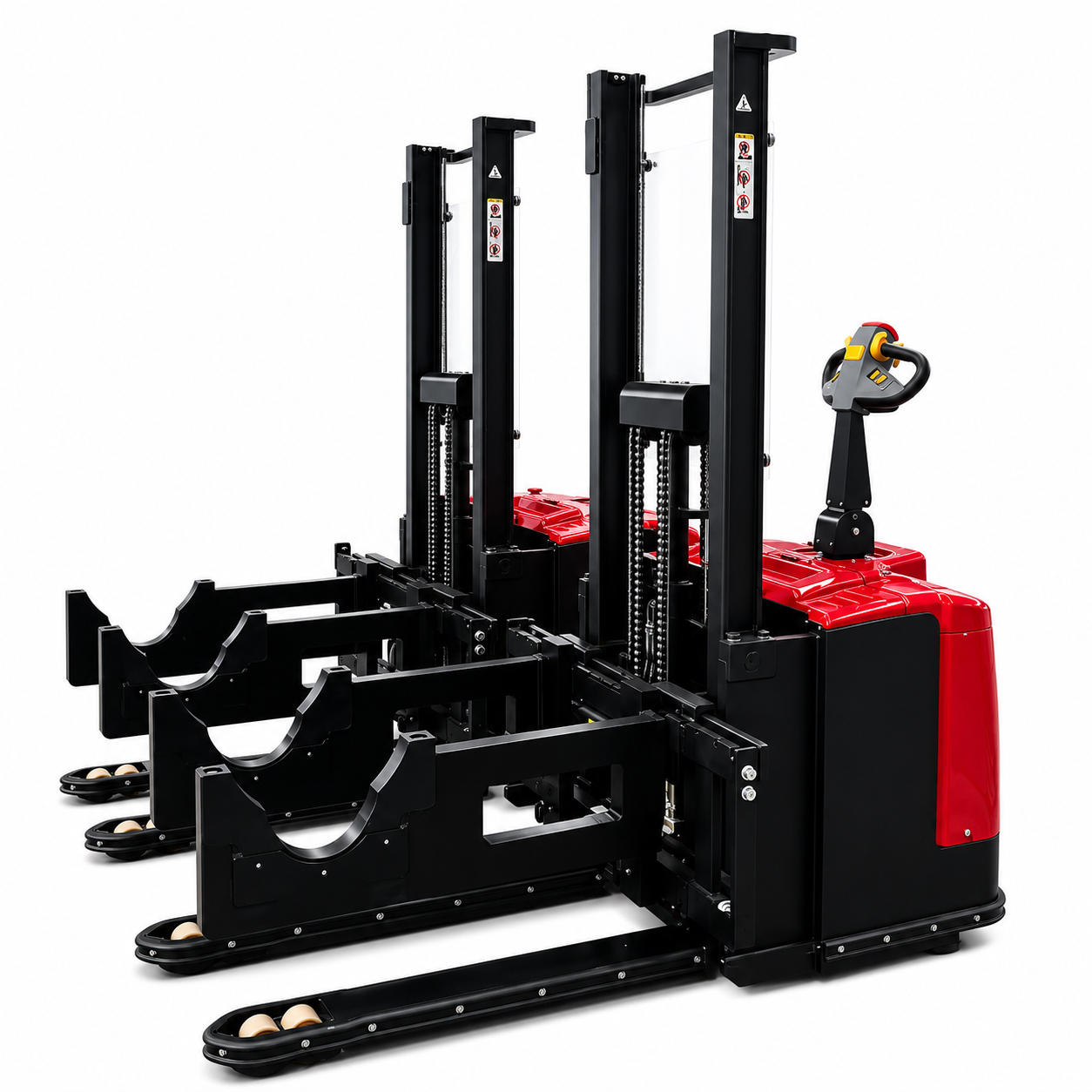

CDD20 전기 조절식 이중 암 스태커

제품 설명:

CDD20 전기 조정 가능한 듀얼 팔 스택은롤, 릴 및 다른 큰 실린더형 재료의 운송, 들어 올림, 위치 및 생산 라인 로딩을 위해 설계된 맞춤형 재료 처리 솔루션CDD20는 기존 스택이 실린더 로드에 적합한 지원을 제공하지 않을 수 있는 애플리케이션을 위해 개발되었습니다.전기 이동, 전기-하이드라울릭 리프팅, 독립적으로 구동되는 팔 조정 및 V 모양 롤 지원하나의 특수 기계로

두 지원 팔 사이의 내부 거리는 약에서 전기적으로 조정 될 수 있습니다600~1600mm, 기계가 다양한 롤 차원, 지원 위치 및 부하 요구 사항을 수용 할 수 있도록합니다. 각 팔은 유연한 위치화를 위해 독립적인 모터에 의해 구동됩니다.V 모양의 지지 구조는 실린더 모양의 부하를 안전하게 위치시키는 데 도움이 되며, 취급 중에 롤이 움직이거나 옆으로 굴리는 위험을 줄여줍니다..

이중 팔은 대략 최소 높이에서 작동 할 수 있습니다.270mm최대 높이는 대략1900mm, 기계가 낮은 수준의 픽업 및 높은 기계 로딩 작업을 수행 할 수 있습니다. 약 1.9m 이중 실린더 리프팅 시스템과 결합하여 크고 무거운 롤을 들어 올릴 때 안정성을 향상시킵니다..

CDD20는 전기 이동과 리?? 배터리 전원 시스템을 갖추고 있으며, 긴급 정지, 기계적 제한 보호, 이동 제한 스위치,전기 제한 보호, 안전 철망 보호 장치, 그리고 투명한 PC 보호 패널.

그 결과비표준 맞춤형 제품, CDD20는 고객의 실제 롤 크기, 부하 요구 사항, 생산 장비, 부하 높이 및 특정 운영 조건에 따라 구성 될 수 있습니다.

제품 특성:

• 600~1600mm 넓은 전기 팔 조정

두 지원 팔 사이의 내부 거리는 대략 600~1600mm에서 전기적으로 조절할 수 있습니다.이 넓은 조정 범위는 스택에 다양한 롤 크기 및 지원 위치를 수용 할 수 있습니다., 고정 팔 처리 솔루션보다 훨씬 더 큰 유연성을 제공합니다.

• 독립적으로 구동되는 두 개의 팔

각 지원 팔은 독립적인 모터에 의해 구동되며 실제 조작 요구 사항에 따라 배치 될 수 있습니다.이 독립적 인 조정 시스템은 다른 롤 크기 및 생산 라인 레이아웃과 작업 할 때 더 많은 유연성을 제공합니다.- 기계 중심선 주위에서 팔을 올바르게 배치하고 대칭으로 유지하는 것은 핸들링 중에 부하 안정성을 유지하는 데 도움이됩니다.

• 270~1900mm 들어올림 범위

약 270mm에서 1900mm까지의 팔 높이로 CDD20는 낮은 수준의 재료 픽업과 높은 생산 라인 로딩을 모두 처리 할 수 있습니다.위치따라서 기계의 로딩은 한 전문 처리 장치로 완료 될 수 있습니다.

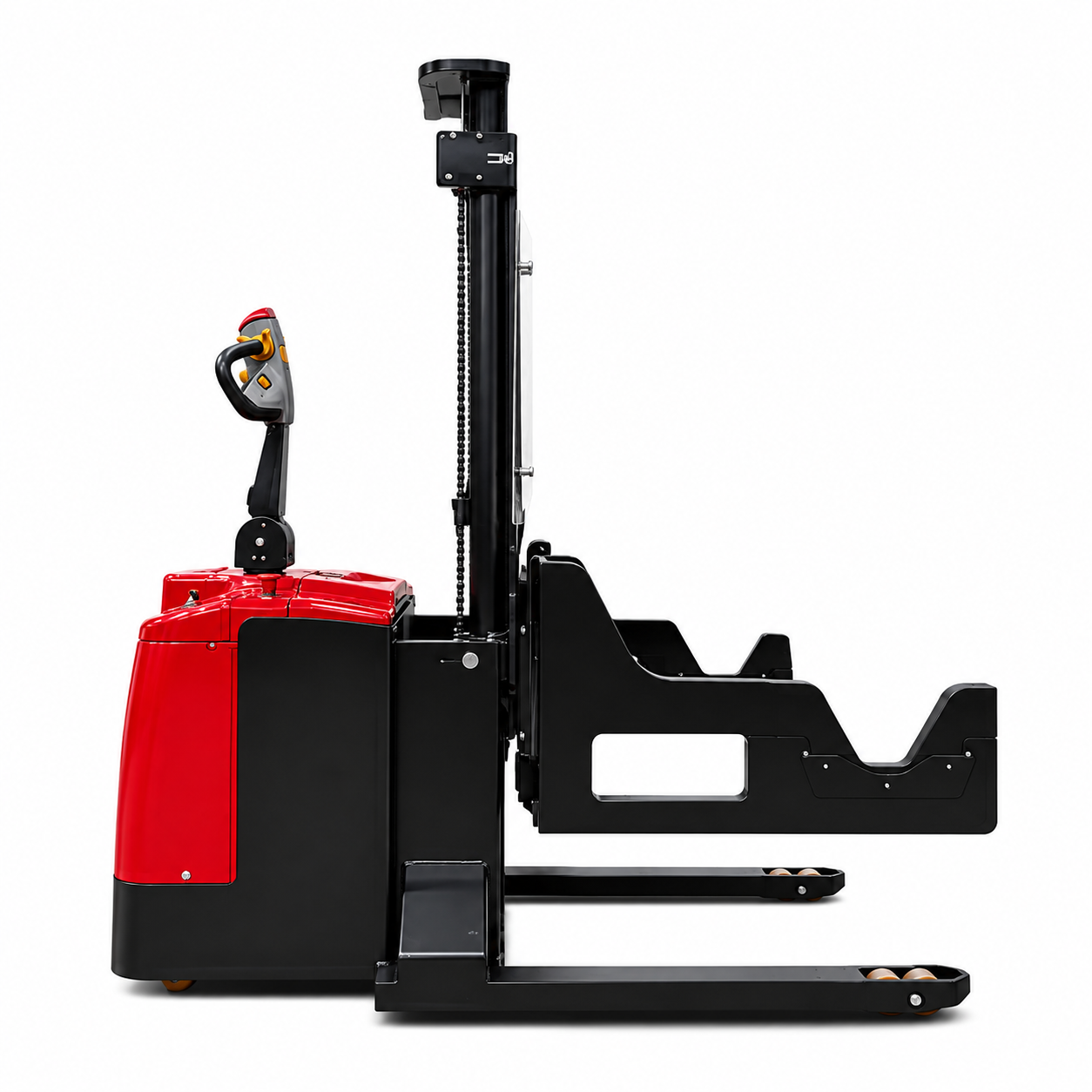

• 실린더형 부하용 V형 받침대

지원 팔은 롤과 실린더형 재료에 특별히 적합한 V 모양의 디자인을 갖추고 있습니다.V 모양의 지지 부위는 짐을 위치 시키고 운송 및 들어 올리는 동안 원치 않는 굴림 또는 옆 이동의 가능성을 줄이는 데 도움이됩니다..

• 중용용 C 채널 마스트 및 듀얼 실린더

이 기계는 중량 C 채널 기둥과 이중 실린더 리프팅 구조가 결합되어 사용됩니다. 이 구성은 집중된 부하와 넓은 팔 간격이있는 응용 프로그램에 설계되었습니다.큰 롤을 취급할 때 들어올림 안정성 및 부하 분포를 향상시키는 데 도움이 됩니다..

• ≥2t 중량 용량

용량 요구사항을 위해 설계된2톤 이상, CDD20는 크고 무거운 롤과 다른 실린더 산업용 재료를 처리하는 특화된 솔루션을 제공합니다.

• 스테프리스 속도 조절 장치 와 함께 전기 여행

전기 이동 시스템은0 ∼5 km/h 단계없는 속도 조절, 운영자가 통로 조건, 부하 상태 및 최종 부하 위치에 따라 이동 속도를 조정할 수 있습니다.이것은 생산 부위에 무거운 실린더 물질을 운송 할 때 더 많은 통제를 제공합니다..

• 여러 가지 안전 기능

CDD20에는 비상 정지 장치, 기계적 제한 보호 장치, 이동 제한 스위치, 전기 제한 보호 장치, 안전 유선 망 보호 장치 및 투명한 PC 보호 패널이 포함되어 있습니다.전체 구조는 또한 완전히 부하 하에 상승 조건에서 안정성을 염두에 두고 설계되었습니다.

• 비금속 승강기 안내 롤러

비금속 가이드 롤러는 굴림 마찰로 인한 철 입자의 발생을 줄이는 데 도움이 되는 리프팅 시스템에서 사용됩니다.생산 청결성이 중요한 산업 환경에 적합한 기계.

• 특수 애플리케이션에 맞게 사용자 정의

CDD20는 단일 표준 구성에 제한되지 않습니다. 기계는 롤 직경, 너비, 무게, 지원 위치, 필요한 로딩 높이,그리고 고객의 생산 장비의 구조, 더 응용 프로그램에 특화된 처리 솔루션을 제공합니다.

응용 프로그램:

• 롤 생산 라인 로딩

CDD20는 생산 장비에서 롤을 들어올리고, 운송하고, 들어올리고, 배치하는 데 적합합니다.전기 조절 수 있는 팔과 넓은 들어올림 범위는 기계가 다른 롤 크기 및 기계 로딩 위치에 적응 할 수 있습니다..

• 필름 및 포장 롤 취급

플라스틱 필름 롤, 포장 필름 롤 및 다른 롤 된 포장 재료를 저장 공간, 생산 라인 및 처리 장비 사이에서 운송하는 데 사용할 수 있습니다.V 모양의 팔은 이동 중에 실린더 로드를 안정적으로 지원.

• 종이 롤 및 롤 취급

기계는 종이 롤과 다른 큰 롤형 재료를 처리할 수 있다. 600~1600mm의 전기 팔 조정으로 다양한 롤 크기에 지원 위치를 조정할 수 있다.

• 산업용 롤 웨어하우스 처리

CDD20는 창고 영역과 생산 역 사이의 롤을 운송하는 데 사용할 수 있습니다.그것은 다른 처리 장비 사이의 불필요한 재료 전송을 줄일 수 있습니다..

• 높은 기계 부하

최대 팔 높이 약 1900mm의 CDD20는 높은 부하 위치가있는 생산 장비에 적합합니다. 롤을 운송, 올릴 수 있습니다.그리고 필요한 로딩 포인트에 전달되기 전에 위치.

• 맞춤형 실린더적 재료 처리

특수 차원, 무게, 지지 위치 또는 부하 요구 사항이있는 고리형 재료의 경우 CDD20는 실제 응용 프로그램에 따라 사용자 정의 될 수 있습니다.처리 장비가 고객의 재료와 생산 과정에 더 잘 맞게 할 수 있도록.
